Pendel auf beweglicher Unterlage: Entscheidungslogik

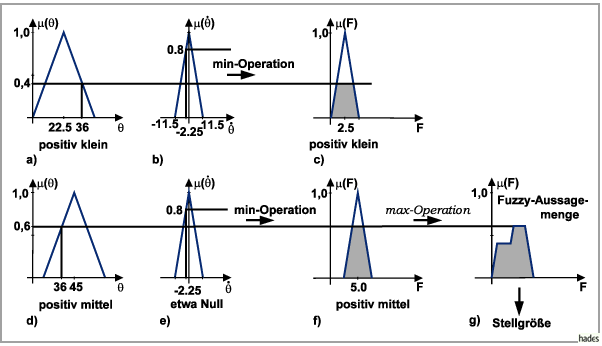

Die Auswertung mit der min-Operation der Regel liefert die Fuzzy-Menge in den Abbildungsteilen a - c.
Die entsprechende Auswertung für die Regel zeigen die Abbildungsteile d - f. Aus der Fuzzy-Aussagenmenge (Abbildungsteil g) wird letztlich die Stellgröße mit einer Defuzzifizierungsmethode berechnet.
a) Auswertung der erhaltenen Fuzzy-Mengen, die mittels Operatoren zusammengefügt wurden
(s. max-min-Komposition). Die Entscheidungslogik liefert:
(5.409)


b) Für den Funktionsgraphen der Fuzzy-Menge nach Maximumsbildung ergibt sich

(5.410)


c) Für alle anderen 17 Regeln ergibt sich ein Erfüllungsgrad Null für die Prämisse, d.h. sie liefern Fuzzy-Mengen, die selbst Null sind.
