Netztafeln

Soll ein Zusammenhang dargestellt werden, der sich durch die Gleichung

(2.281)

(in vielen Fällen auch explizit durch

) beschreiben läßt, so kann man die Variablen als Koordinaten im Raum ansehen. Durch (2.281) wird dann eine Fläche beschrieben, die durch ihre Höhen- oder Niveaulinien anschaulich dargestellt werden kann. Jeder der drei Variablen entspricht dann eine Kurvenschar, die zusammen ein Netz bilden: die Variablen

und

werden durch achsenparallele Geraden, die Variable

wird durch die Schar der Höhenlinien dargestellt.

Beispiel

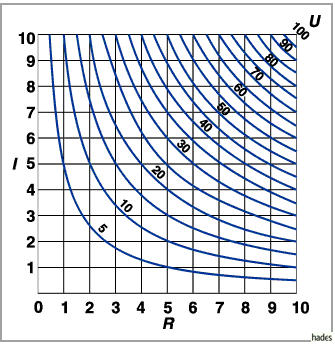

Das OHMsche Gesetz lautet Die Spannung läßt sich als Funktion von zwei Variablen mit Hilfe ihrer Niveaulinien darstellen. Wählt man und als kartesische Koordinaten, dann entspricht jedem Wert eine Hyperbel. Aus der Abbildung kann man zu jedem Wertepaar das zugehörige ablesen, aber auch zu jedem ein und zu jedem ein Dabei ist stets der Bereich der einzelnen Variablen zu beachten. Für diese Abbildung gilt und

Hinweise:
1. Durch Änderung der Bezifferung kann ein Nomogramm auch für andere Bereiche benutzt werden. Soll z.B. in der obigen Abbildung der Bereich dargestellt werden, aber seine Bezifferung behalten, dann sind die Hyperbeln anstelle von mit zu beziffern.
2. Durch Anwendung von Skalen gelingt es häufig, Nomogramme mit schwierig zu zeichnenden Kurven in sogenannte geradlinige Netzetafeln umzuwandeln. Bei Benutzung gleichmäßiger Skalen auf der - und -Achse läßt sich jede Gleichung der Form

(2.282)

durch ein Nomogramm mit Geraden darstellen. Verwendet man Funktionsskalen

dann wird jede Gleichung der Form

(2.283)

für die Variablen

und

durch zwei Scharen achsenparalleler Geraden und durch eine beliebige Geradenschar wiedergegeben.

Beispiel

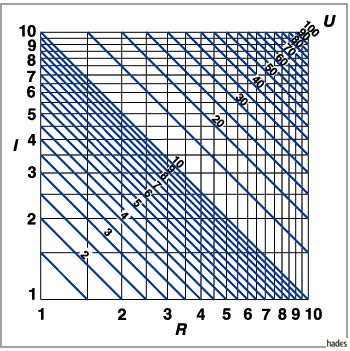

Durch Anwendung von logarithmischen Skalen läßt sich das OHMsche Gesetz durch ein geradliniges Nomogramm wiedergeben. Durch Logarithmieren von erhält man Setzt man und dann ergibt sich d.h. eine spezielle Form von (2.283). Das dazugehörige Nomogramm zeigt die folgende Abbildung.
